Selbstbau und Zubehör

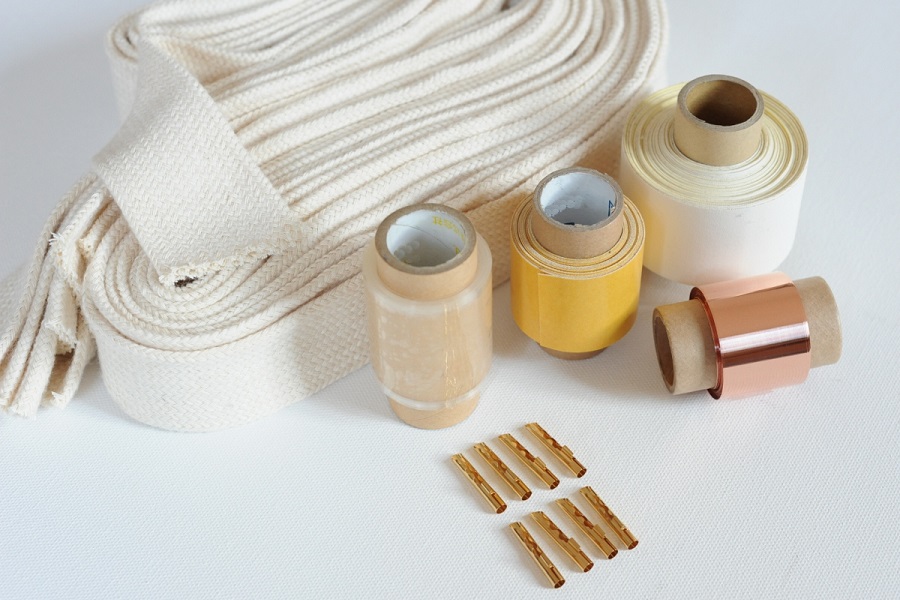

Bausatz Folien-
Lautsprecherkabel

• wahlweise Kupfer- oder Silberfolie
• wahlweise Gabelschuhe oder Hohlbananas
• enthält alle benötigten Baumaterialien
• ausführliche Anleitung mit allen Arbeitsschritten, hier ein kleiner Ausschnitt

Die Möglichkeit, an ein hochwertiges Lautsprecher Folienkabel zu kommen! Es entspricht im Wesentlichen dem Folienkabel, das ich auch als Fertigprodukt anbiete. Durch die sehr gute Anleitung ist der Erfolg für den geübten Selbstbauer garantiert.

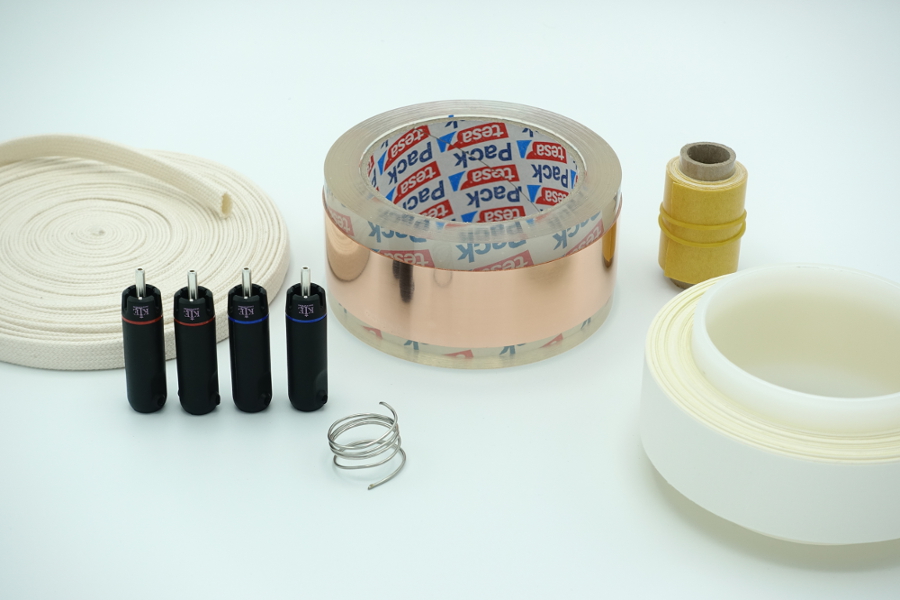

Bausatz Folien-NF Kabel

• wahlweise Kupfer- oder Silberfolie
• enthält alle benötigten Baumaterialien
• inklusive KLEI Pure Harmony Plug
• auch symmetrisch mit Neutrik NC3-Stecker
• ausführliche Anleitung mit allen Arbeitsschritten

Die Möglichkeit, an ein hochwertiges NF-Folienkabel zu kommen! Sie werden einen nie gehörten strukturierten Bass erhalten. Andere positive Eigenschaften, die gerne in Zusammenhang mit Kabeln genannt werden, schüttelt dieses NF-Kabel in Fülle aus dem Ärmel. Mit ausführlicher Anleitung.

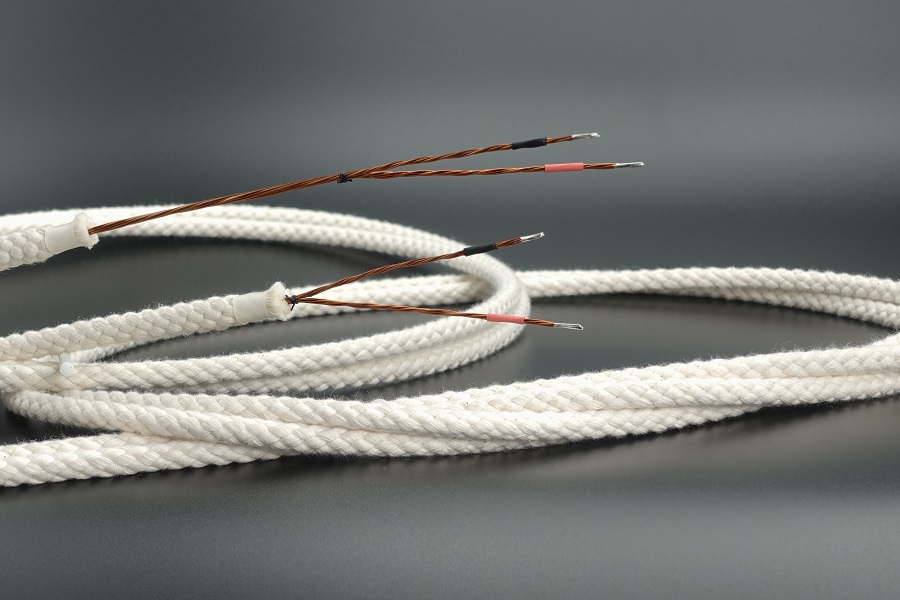

Lautsprecher- / Geräte-
Innenverkabelung

• für höchstwertige Verkabelung von Lautsprechern und Verstärkern
• Querschnitt pro Leiter (aus 6 Einzeldrähten): 1,2 mm²
• Aufbau ähnlich dem "exact"-Lautsprecherkabel
• anschlussfertig terminiert

Für die hochwertige Innenverkabelung von Komponenten. Als Basis dienen die ON.HIGH-Einzeldrähte. Diese werden ähnlich einer Backlack-Spule im Laufe des Aufbaus mit dem C37-Lack getränkt und dann miteinander "verklebt". Das ist die effektivste Methode, dich ich kenne, um die magnetischen Kräfte im Kabel zu kontrollieren. Der Aufbau ist gleich dem Lautsprecherkabel "exact" bis auf die Glasfaserstäbe, die für eine dauerhafte Verlegung in einem Gehäuse nicht benötigt werden. Das Kabel wird exakt auf Ihre Lautsprecherbox bzw. Ihr Gerät abgestimmt.

Geräteuntersteller
/ Entkopplung

• erzeugt einen Freiheitsgrad in einer Ebene
• Vibration wird in Wärme gewandelt
• beliebig kombinierbar
• Acrylteller mit diversen Kugelmaterialien
• Mit Aufstellanleitung

Vibrationen, die im Gerät erzeugt werden, haben großen Einfluss auf den Klang. Es kommt zu Überdeckung, Auslöschung und Materialklang. Diese Vibrationen müssen entweder an einer definierten Stelle abgeleitet, oder in Wärme umgewandelt werden. Oder Beides.

Abgebildet sind die "Standard-Modelle". Im Regelfall werden zwei Holz-Untersteller mit einem Acryl-Untersteller kombiniert. Da ich diese selbst herstelle, kann ich auf Ihre Sonderwünsche eingehen.

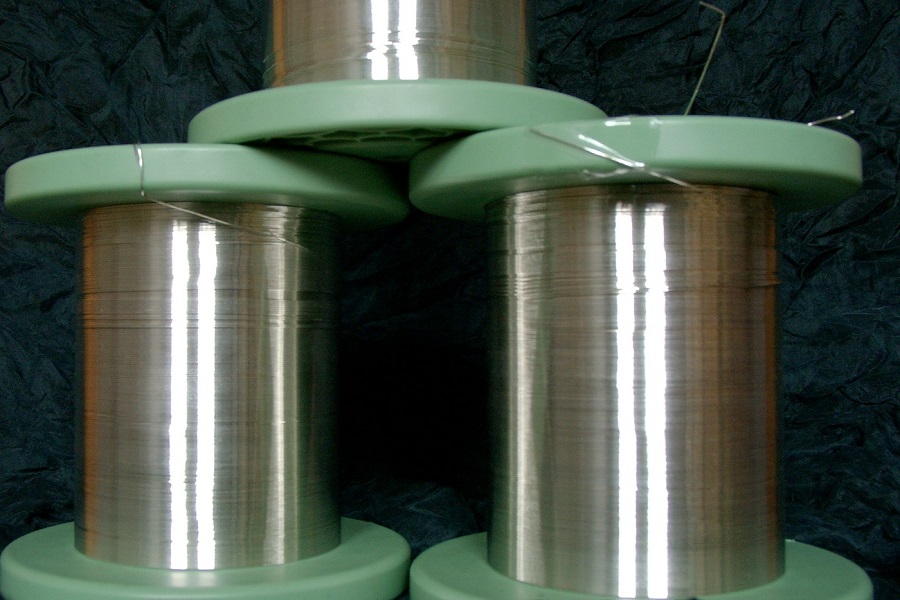

Silberdraht

• Durchmesser 0,5 mm
• Querschnitt: 0,2 mm²
• Reinheit mindesten 99,99% (4N)
• langkristallin
• Oberfläche geschliffen
• kryogenisiert

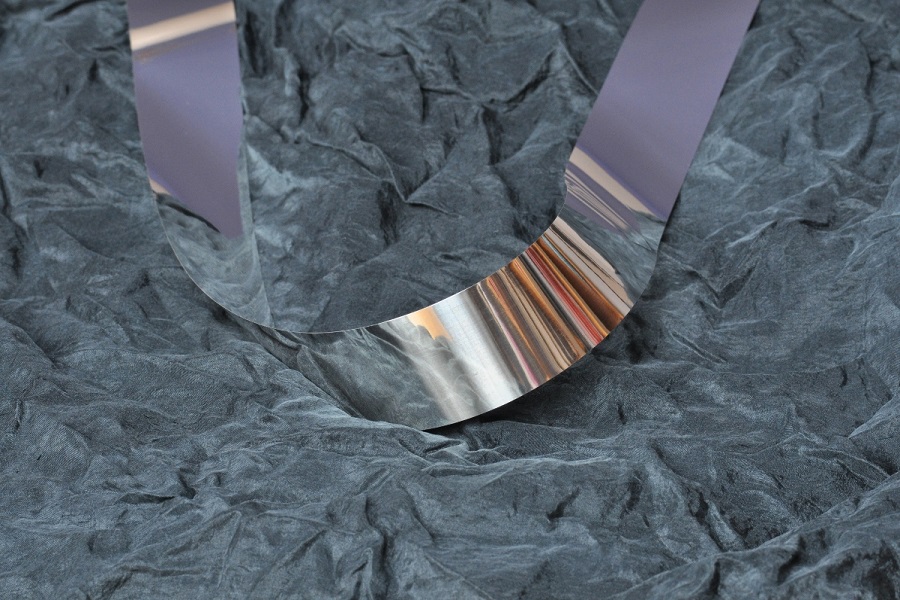

Silberfolie

• Dicke 0,07 mm
• Breite 30 mm
• Querschnitt: 2,1 mm²
• Widerstand: 7,6 mΩ/Meter (bei 20°C)
• Reinheit mindesten 99,99 Masse-% (4N)
• grobkristallin
• Oberfläche gewalzt, hochglänzend
• kryogenisiert

Da geht noch mehr! Zusammen mit meinem Metalllieferanten haben wir für die Silber- und Kupferfolie eine noch bessere Oberfläche realisiert. Diese ist nun hochglänzend. Bei der Gelegenheit wurde auch die Dicke von 0,05 auf 0,07 mm angehoben. Die beste Folie, die ich je hatte.

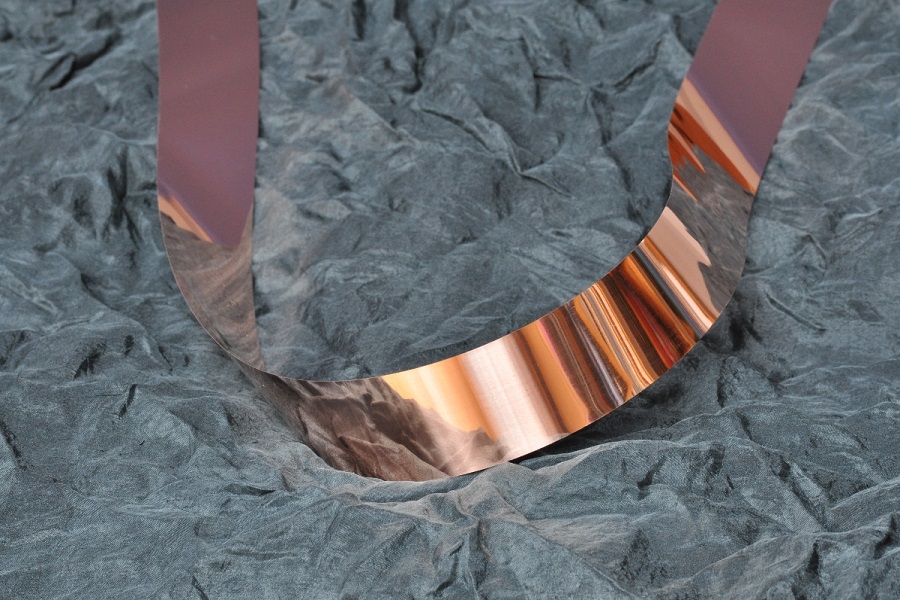

Kupferfolie (OFCu)

• Dicke 0,07 mm
• Breite 30 mm
• Querschnitt: 2,1 mm²
• Widerstand: 8,0 mΩ/Meter (bei 20°C)
• Reinheit mindestens 99,99 Masse-% (4N)
• grobkristallin
• Oberfläche gewalzt, hochglänzend
• kryogenisiert

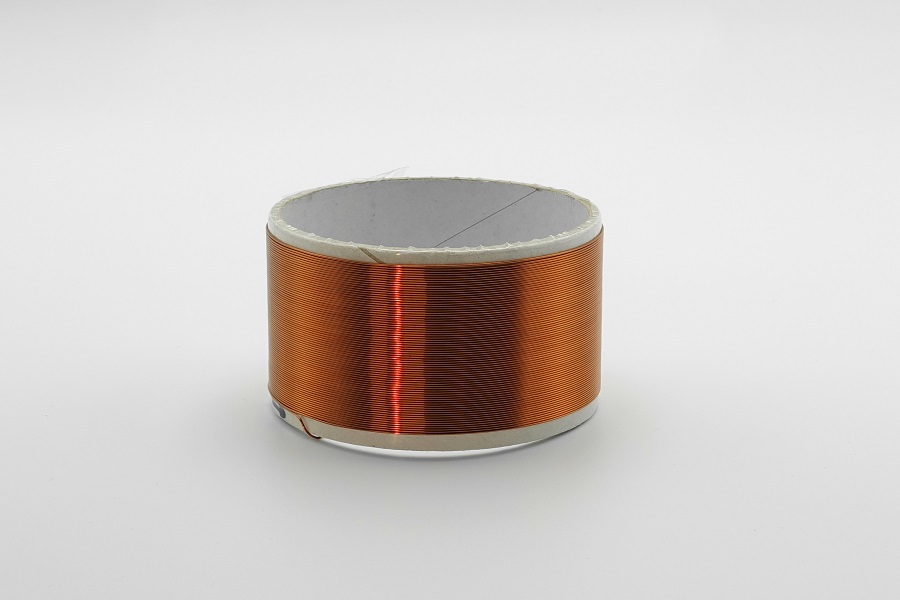

Kupferlackdraht ON.HIGH

• Querschnitt: 0,2 mm²
• Durchmesser: 0,5 mm
• Reinheit mindesten 99,99% (4N)
• lackisoliert
• kryogenisiert

Exzellenter hochreiner lackisolierter Kupferdraht. Mit herausragenden klanglichen Eigenschaften. Diesen Draht verwende ich auch für meine Innenverkabelung und für das Lautsprecherkabel "exact". Die Baumwollschläuche BW0 und BW1 passen perfekt zu diesem Draht.

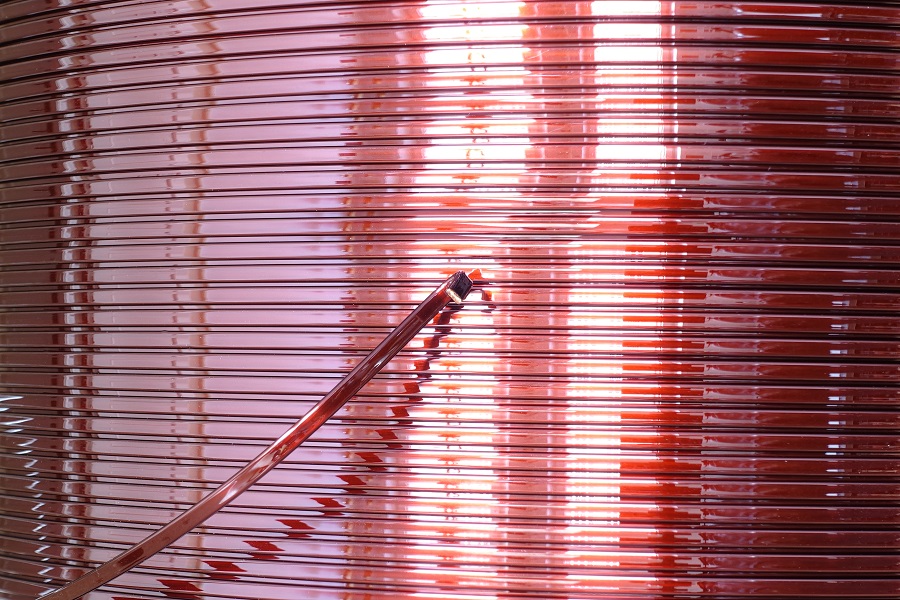

Kupferlackdraht /
Magnetdraht

• Querschnitt:
  MD1: 2,0 mm² MD2: 3,65 mm²
• Widerstand:
  MD1: 8,4 mΩ/Meter MD2: 4,6 mΩ
• lackisoliert Grad2, Durschlagspannung min. 2kV
• Wärmeklasse 200

Diese Drähte eignen sich bestens, um niederohmige Stromverbindungen, Masseschienen und Sternverdrahtungen herzustellen. MD1 ist ein Runddraht mit Durchmesser 1,6 und MD2 ist ein Kupferflachdraht mit Breite 3,0 und Höhe 1,25. Die folgenden Glasseindenschläuche passen perfekt zu diesen Drähten und machen sie sehr widerstandsfähig gegen mechanische Belastung.

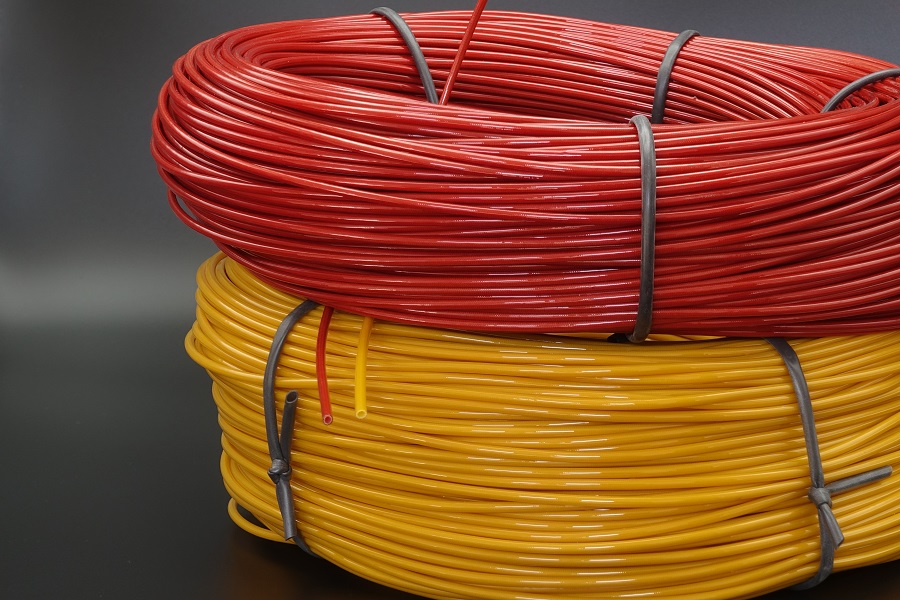

Glasseidenschlauch
PU lackiert

• Innendurchmesser:
  GS1: 1,5 mm GS2: 2,0 mm
• Wandstärke je 0,5 mm
• Glasseidengeflecht mit
  Polyurethanlackierung
• Durschlagfestigkeit: 4kV
• Wärmeklasse "F" (-30 bis +155°C)

Äußerst robuste Isolierung von Drähten. Passt perfekt zu den oben angebotenen Magnetdrähten.

Baumwollschlauch ungebleicht

• zum Isolieren und Schützen von Audiokabeln und Bauteilen
• verhindert unerwünschte elektrostatische Aufladung
• dämpft wirkungsvoll Körperschall
• Maßangaben sind grobe Werte, die Schläuche können stark gedehnt bzw. gestaucht werden

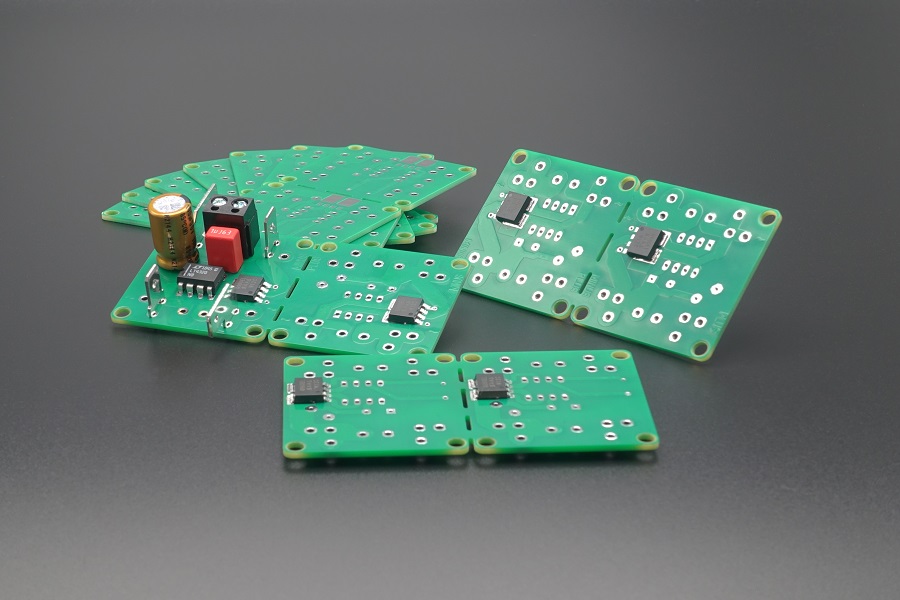

LT4320 Ideale Diode
Brückengleichrichter

• LT4320 von Linear Technology
• minimale Verluste
• fast kein Trafoklingeln
  -> Snubber wird überflüssig
• diverse Anschlussmöglichkeiten

An üblichen Gleichrichtern fallen 2x0,7V Durchlass-Spannung ab. Durch diesen Verlust muss ab einer gewissen Stromstärke gekühlt werden. Der LT4320 schafft Abhilfe. Dieser IC steuert vier MOSFETs wie Dioden. An den MOSFETs fällt minimal Spannung ab. Somit sind einige 10 Ampere ohne größere Kühlungsmaßnahmen drin. Die Platine ist für Dual-Mosfet ausgelegt. Gehäuse: PowerPAK 8 x 8L. Mehr Infos auf meiner Tuning-Seite. ACHTUNG: für eine symmetrische Spannungsversorgung (+/-) werden zwei Module (Doppel-Pack) benötigt.

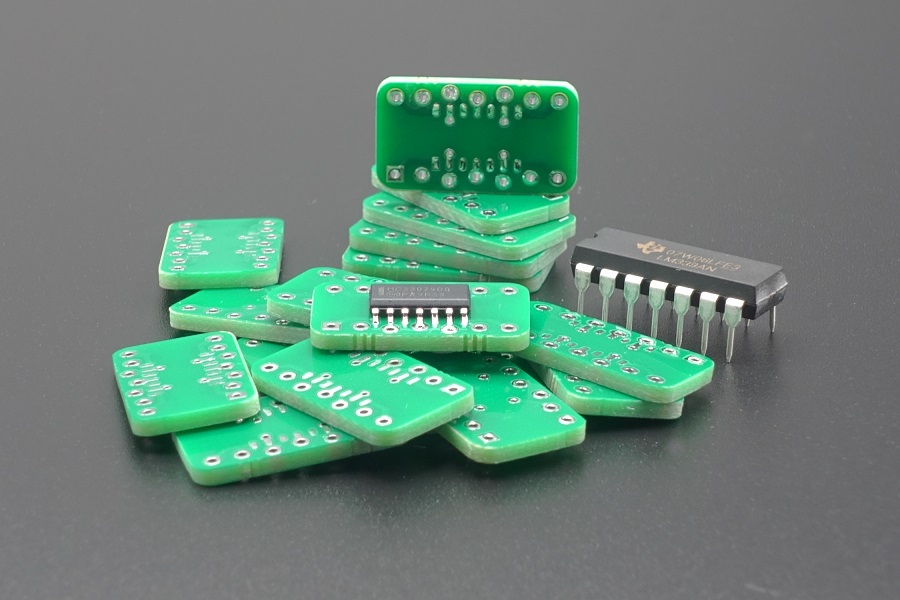

Adapter-Platine
SOIC14 auf DIL14

Ein QUAD-OpAmp (den ich gerne verbaue) gibt es nicht mehr im DIL14 Gehäuse, sondern nur noch im SOIC14 Gehäuse. Adapter gibt es nicht am Markt. Beim Layouten wurde mir klar warum: Das Land Pattern des SOIC Chips passt nicht zum Bohrbild des DIL14 Gehäuses. Deshalb tanzen Pin1, 3, 10 und 12 etwas aus der Reihe. Aber wenn man statt einer Stiftreihe Drähtchen nimmt, kann man das "hinbiegen".

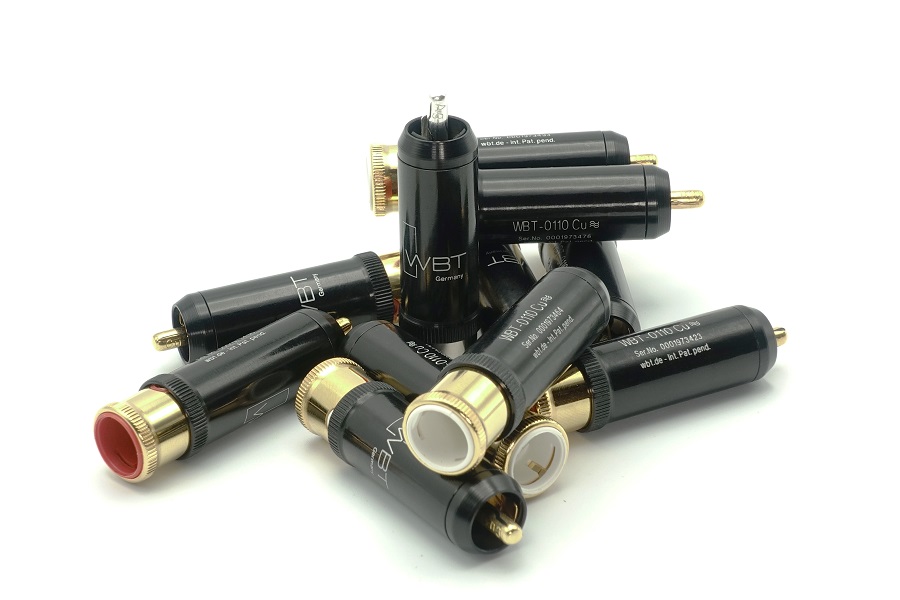

WBT Cinchverbinder

• WBT-PlasmaProtect
• Kontakte NICHT magnetisch
• herausragende klangliche Qualitäten
• einzigartiger Klemmkontakt
• kryogenisiert

Die "nextgen" von WBT glänzt mit dem Minimum-Material-Prinzip und einem Klemm-Mechanismus für den Massekontakt. Jetzt mit dem neuen PlasmaProtect-Verfahren für die vergoldeten Stecker und Buchsen.

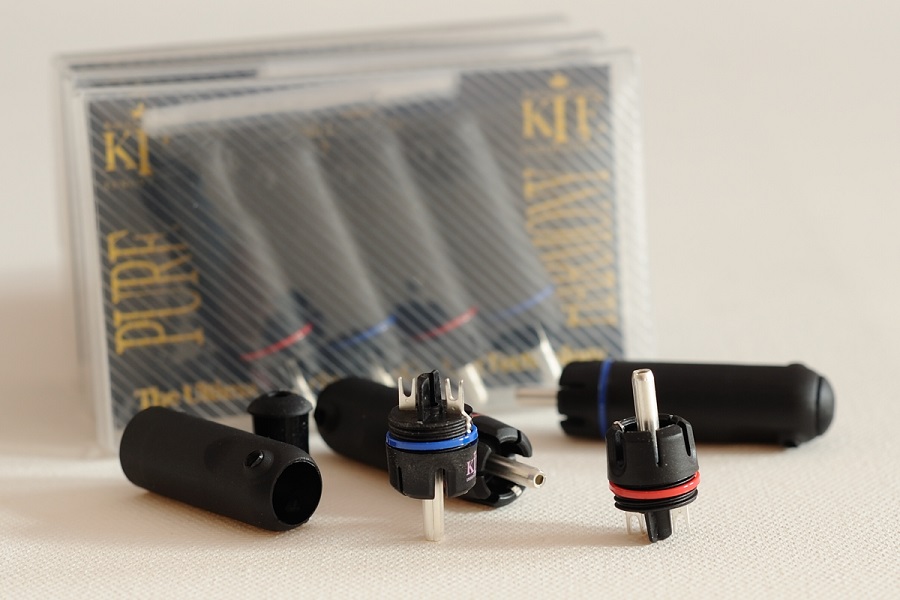

KLEI Innovations

• KLEI Harmony (Bullet) Plug
• Kontakte NICHT magnetisch
• herausragende klangliche Qualitäten
• kryogenisiert

Die "Next Generation" von Keith Eichmann wartet mit einigen tollen Verbesserungen auf. Am besten finde ich aber den Preis dieser herausragenden Steckern.

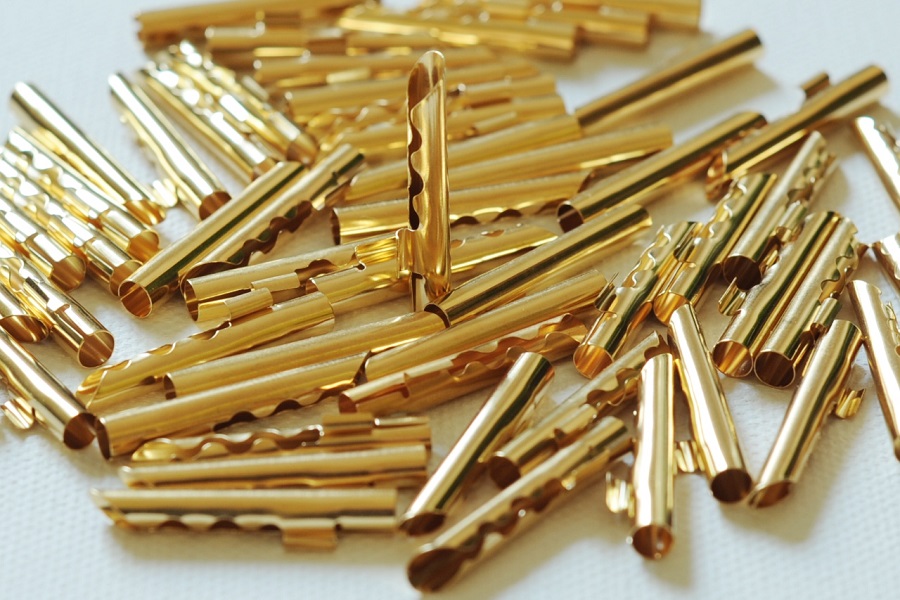

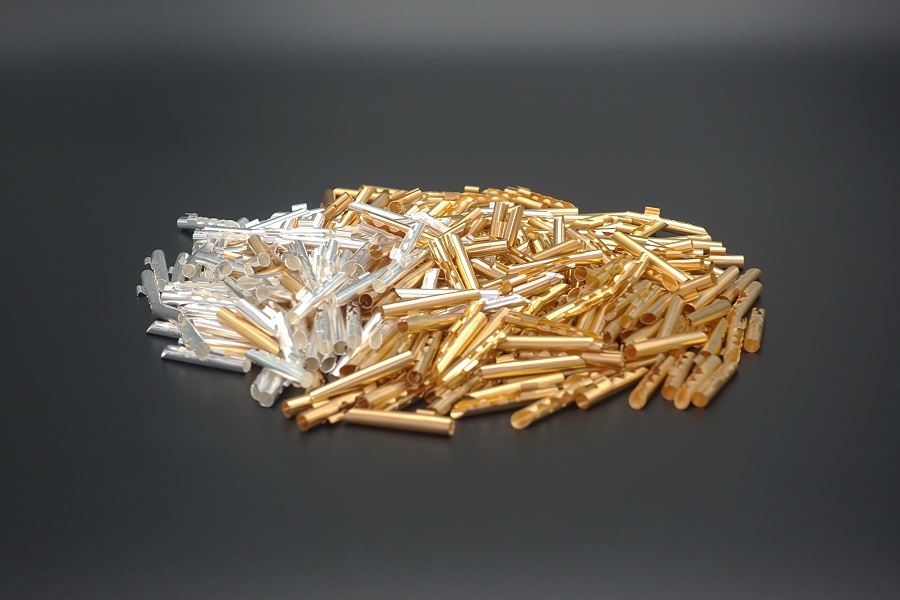

Hohlbananenstecker

• Basismaterial: Berylliumkupfer
• Kontakte NICHT magnetisch!
• direkt vergoldet (OHNE Nickel)
• direkt versilbert (OHNE Nickel)
• kryogenisiert

Der Standardstecker für Lautsprecherkabel. Wenig Metall und trotzdem sehr standfest und langlebig. Jetzt auch als versilberte Variante erhältlich. GARANTIERT nickelfrei und unmagnetisch.

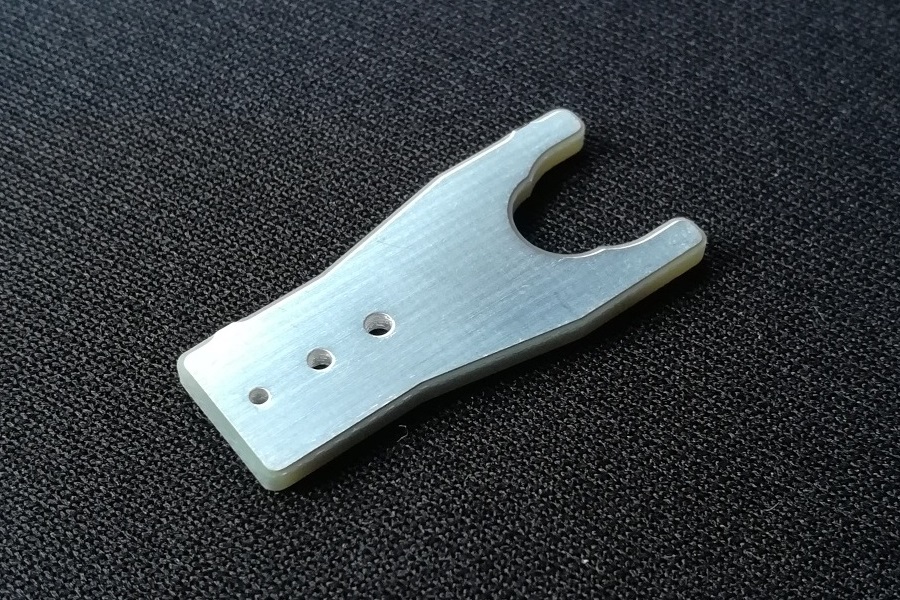

Gabelschuh aus
Platinenmaterial

• Kupferauflage beidseitig 70µm
• für 6 und 8 mm Polklemmen
• Breite vorn: 14 mm; Breite hinten: 10 mm; Länge: 30 mm; Dicke: 1,6 mm
• Silberüberzug
• kryogenisiert

Die Basis für das Supreme Folienlautsprecherkabel. Auf die Kupferfläche kann sowohl Folie als auch Draht gelötet werden. Der Schuh hat 3 Durchkontaktierungen, beide Kupferflächen sind miteinander verbunden!

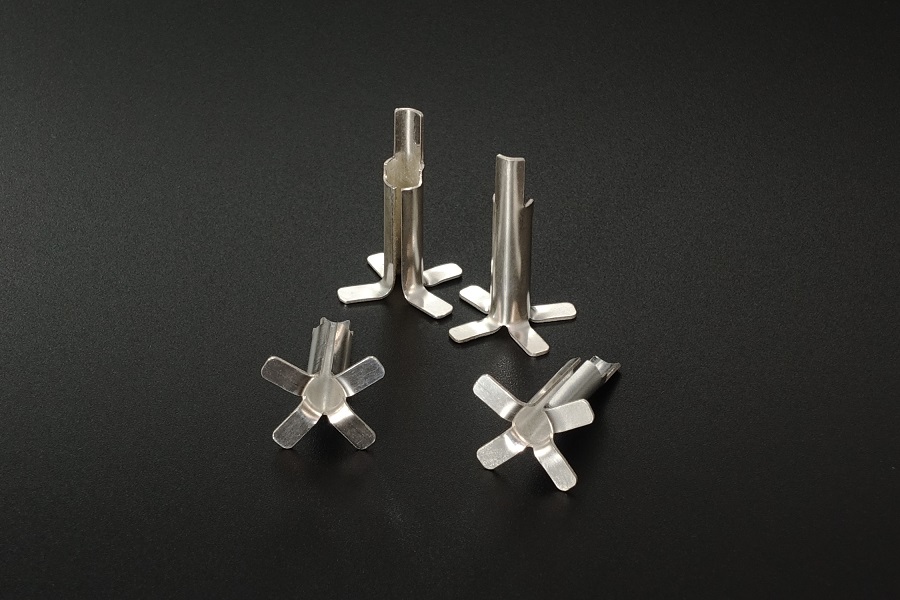

Anschlussbuchse für
Hohlbananas aus Silber

• Reinheit mindesten 99,99 Masse-% (4N)
• Material-Stärke 0,5 mm
• hochglanzpoliert
• kryogenisiert
• verhindert Wirbelströme durch geschlitzte Form

Einfaches und effektives Kontaktelement für Hohlbananenstecker. Eine 5mm-Bohrung in Holz oder ein nicht leitendes Material genügt, um beste Kontaktverhältnisse zu Hohlbananas zu schaffen.

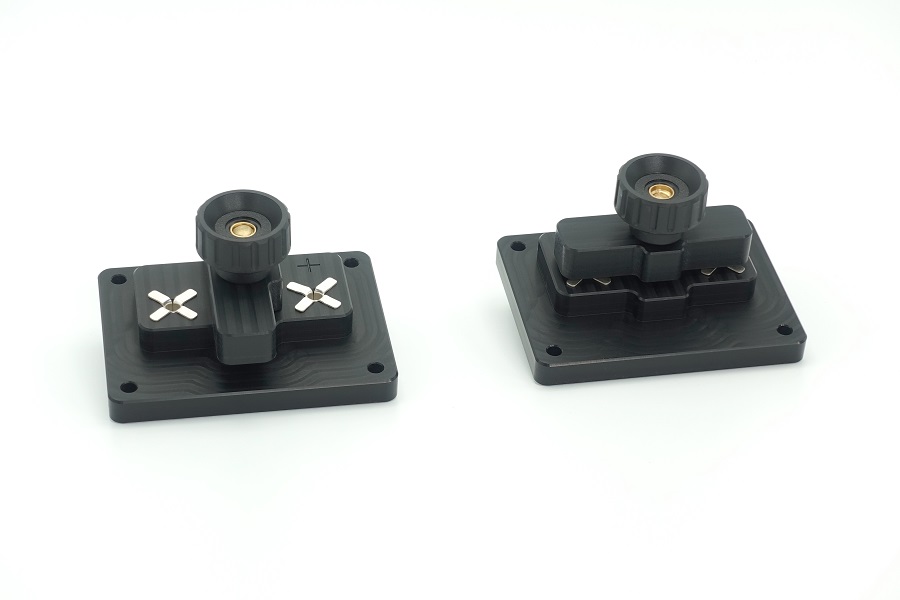

Terminal für Hohlbananas
und Gabelschuhe

• abgebildet ist das Standard-Modell
• Form, Größe und Anzahl der Anschlüsse frei wählbar
• Anschlussbuchse aus 4N Silber
• Terminal und Brücke aus Acryl

Das Anschlussterminal zur Anschlussbuchse. Das Standardmodell hat eine Breite von 80mm und eine Höhe von 60mm. Der Abstand der Buchsen beträgt 40mm. Die Brücke klemmt über die Zentrale Arretierung Gabelschuhe. Sollen Bananas eingesteckt werden, wird die Brücke senkrecht geparkt oder entfernt.

Abgebildet ist das "Standard-Modell". Da ich diese Terminals selbst herstelle, sind Sie völlig frei und können beliebige andere Formen und vor allem mehr Anschlussbuchsen anfragen.

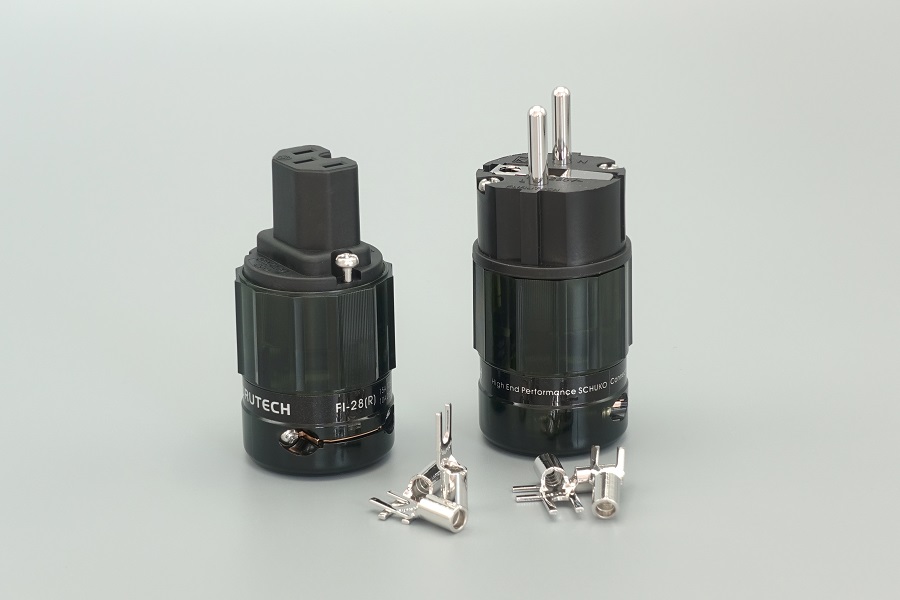

Furutech Pure Transmission

• Hier finden Sie alles von Furutech
• Und hier geht es zu den Preisen
• Die Preise sind ausdrücklich UVP bzw. VHB

Ich kaufe ausnahmslos beim deutschen Furutech-Importeur PADis ein.

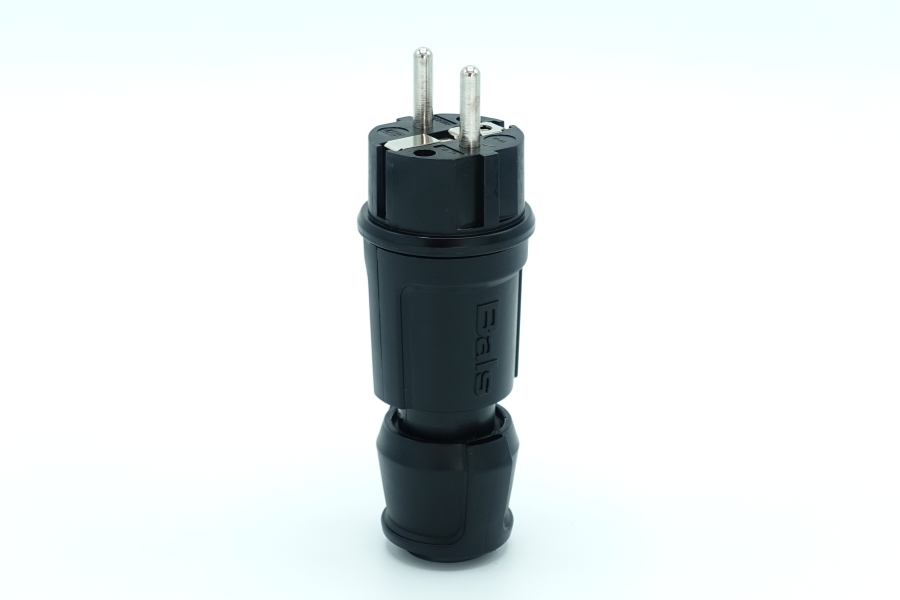

Bals 7372 Schukostecker

• unschlagbares Preis-/Leistungsverhältnis
• unschlagbares Preis-/Leistungsverhältnis
• kryogenisiert

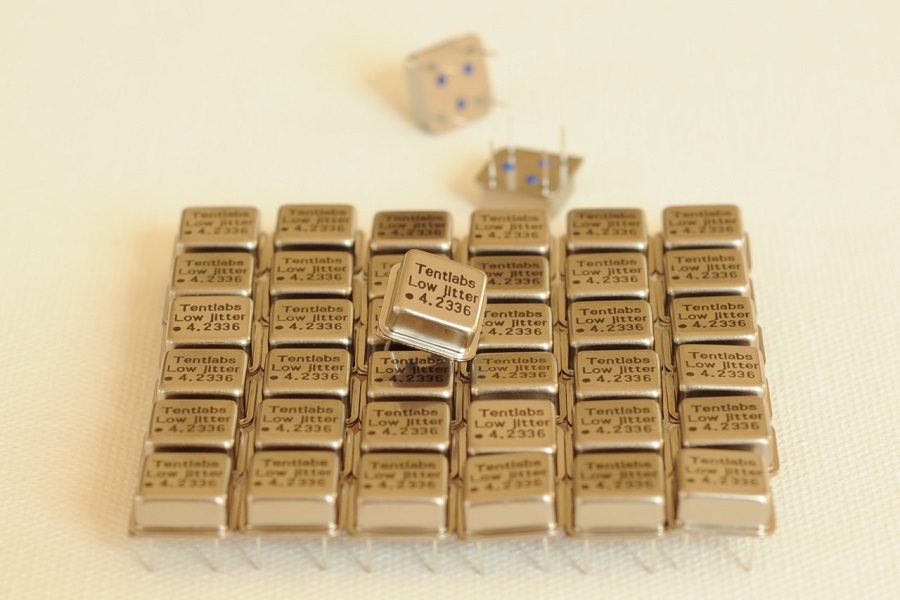

TentLabs XO 4,2336MHz

• zum Bau einer extrem jitterarmen Clock
• speziell für die erste Philips CD-Spieler Generation
• inkl. Ferritperle und DIP-Sockel

In der ersten Generation der Philips CD-Spieler hat die Masterclock 4,2336MHz. Guido Tent war so freundlich mir diese Frequenz zur Verfügung zu stellen. Die Clock ist um den Faktor 100 genauer als das originale Quarz.

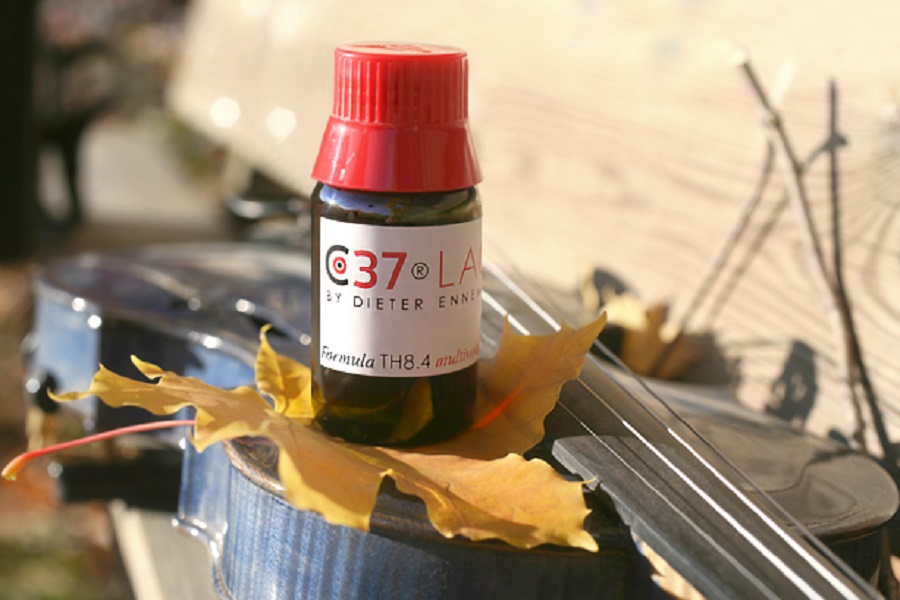

C37-Lack 8.KD

• für Raumtemperatur optimiert
• mit geeignetem Verdünner
• mit Spritze und Nadel zum bequemen Mischen
• hier findest Du eine Anleitung

Dieter Ennemoser ist für mich eine konstante Instanz was Instrumenten-Lack angeht.

Cryo-Tuning

• verändert die Korn- / Kristallstruktur positiv
• macht Kontakte widerstandsfähiger
• reduziert Spannungen im Material

Cryo-Tuning speziell für Audio bietet unter anderem CoolTech in Österreich an. Cryogenisieren wurde meines Wissens zuerst für den Motorsport entwickelt, bevor ihn Audio-Enthusiasten für sich entdeckt haben. Es handelt sich dabei um eine Art Alterungsprozess, der die Struktur im Material entspannt. Schon die alten Japaner haben vor tausend Jahren ihre Samurai-Schwerter über den Winter in den Schnee vergraben, um im Kampf erfolgreicher zu sein ...
